苹果申请泰坦项目新专利 转向灯大灯系统

技术趋势1年前 (2023)发布 管理员
16 0 0

据外媒报道,美国专利商标局(US Patent & Trademark Office)公布了苹果公司的一项泰坦项目(Project Titan)专利申请:转向灯(Cornering Light)大灯系统,以提高车辆周围其他区域(例如车辆外侧)的能见度。

苹果申请泰坦项目新专利 转向灯大灯系统图片来源:patentlyapple.com

该大灯可包括外壳、用于外壳内的远光灯模式和近光灯模式的第一光源、以及用于外壳内的转向灯的第二光源。第一光源可以由第一反射器支持,并且可以通过投影透镜将光提供到车辆的外部。

快门(例如由螺线管致动)在第一位置时可以提供截止模式,以阻挡从用于近光模式的第一光源发射的部分光,并且可以向下折叠(例如从第一光源发出的部分光的光路移除)到远光模式的第二位置。

第二光源可以由第二反射器支持,并且可以通过投影透镜将光提供到车辆外部。第二光源在大灯内的位置可以允许从第二光源发出的光作为从投影透镜侧面输出的转向光。

该快门还可以提供限定转向灯照明模式的截止模式。以这种方式配置,大灯可成为具有远光灯、近光灯和转向灯功能的紧凑型大灯。

为了在远光模式下增强第一光源的照明(例如以提供增强的照明热点),大灯可以包括沿着投影透镜外围部分放置的附加光源。由第一光源和第二光源发出的光可以穿过投影透镜的中心部分(为第一光源和第二光源限定透镜孔径)。

如果需要,第一光源在远光灯模式下的照明可以被增强,具体方式为光源被配置为朝向大灯后侧的反射器发射光。该反射光可以穿过投影透镜的外围部分。

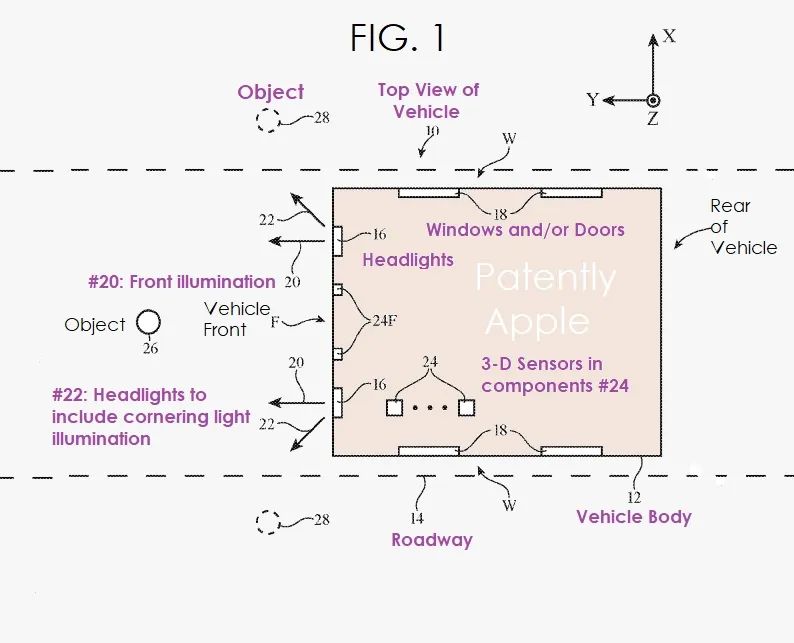

苹果专利图1是示例性车辆的部分顶视图。在图1中,车辆#10是可以载客的车辆类型(例如,汽车、卡车或其他机动车辆)。它可以手动或自动驱动。

苹果申请泰坦项目新专利 转向灯大灯系统图片来源:patentlyapple.com

为了给车辆(外侧)侧的物体#28提供可见光照明,大灯#16可以配备转向灯照明,例如图1中的照明#22。

通过将大灯照射在车辆外侧的外表面上,例如物体#28和车辆侧面的其他道路,即使在昏暗的环境照明条件下(例如在夜间),车辆乘员也可以看到外表面。

如果需要,可以选择性地(有条件地)在昏暗的环境照明条件下提供转向灯照#22,例如当车辆在夜间转向或离开给定道路时,或在夜间在给定道路上变道时,或在其他场景中。

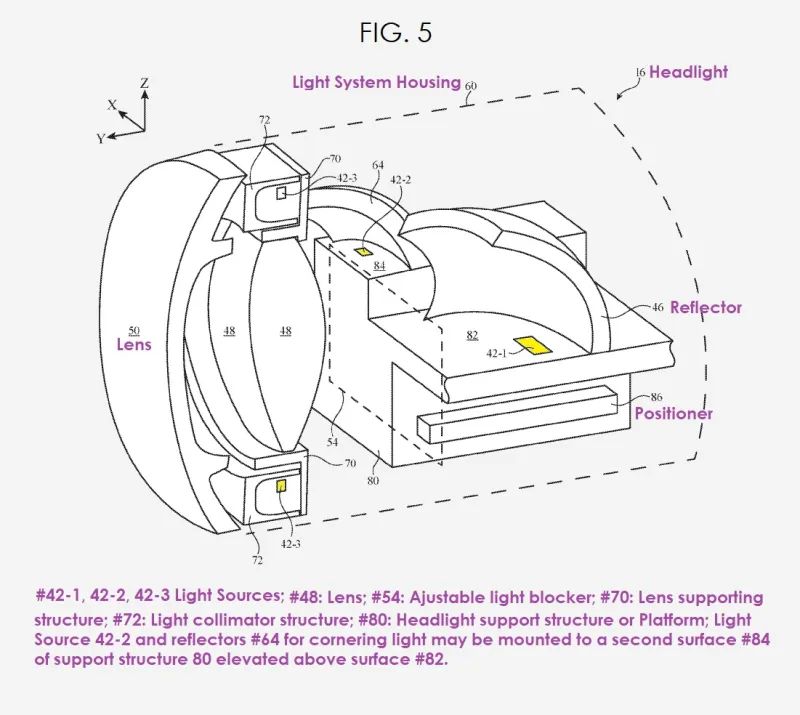

苹果专利图5是配置成提供远光灯、近光灯和转向灯的示例性大灯的部分透视图。

苹果申请泰坦项目新专利 转向灯大灯系统图片来源:patentlyapple.com
